此图用SolidWorks2019版建模，用KeyShot 9.0 渲染（上面两张图） 。SW原文件在今日文件夹里。
建模过程

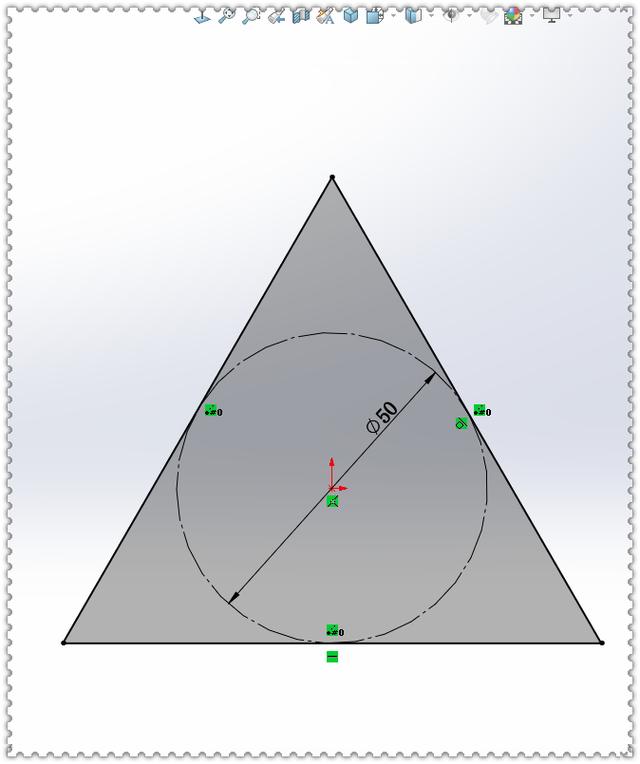

1.在【前视基准面】上画一个内切圆三角形。（多边形）

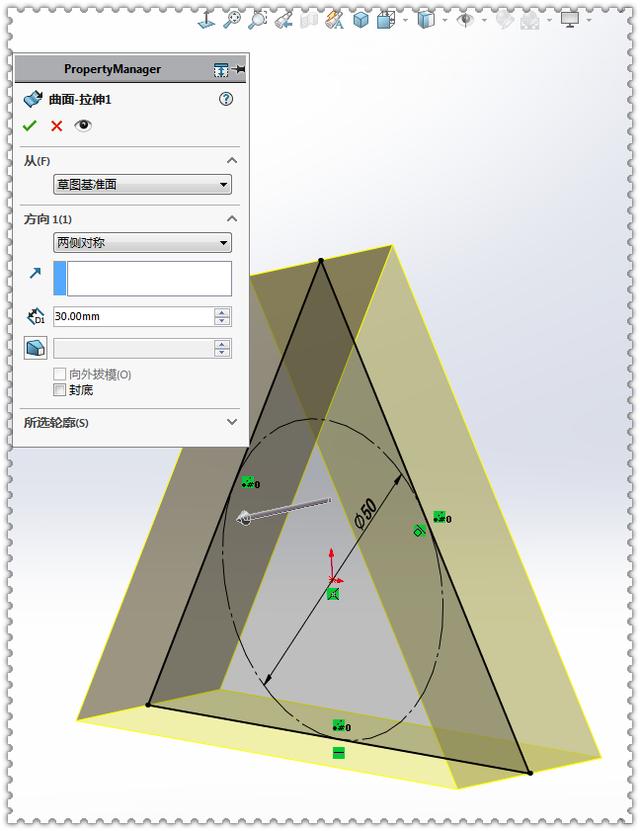

2.【曲面拉伸】两侧对称：30 。
3.进入【3D草图】在各条边线的中点上画一个 ：点 。

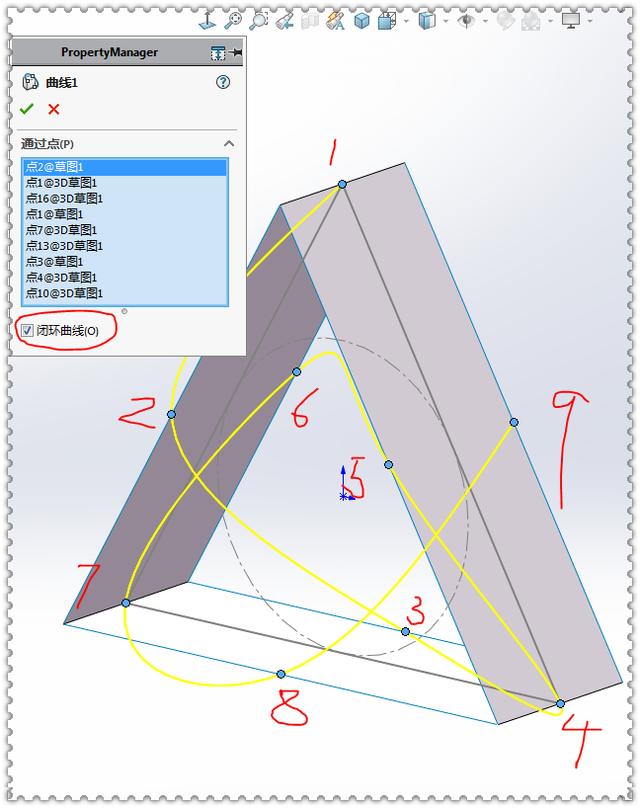

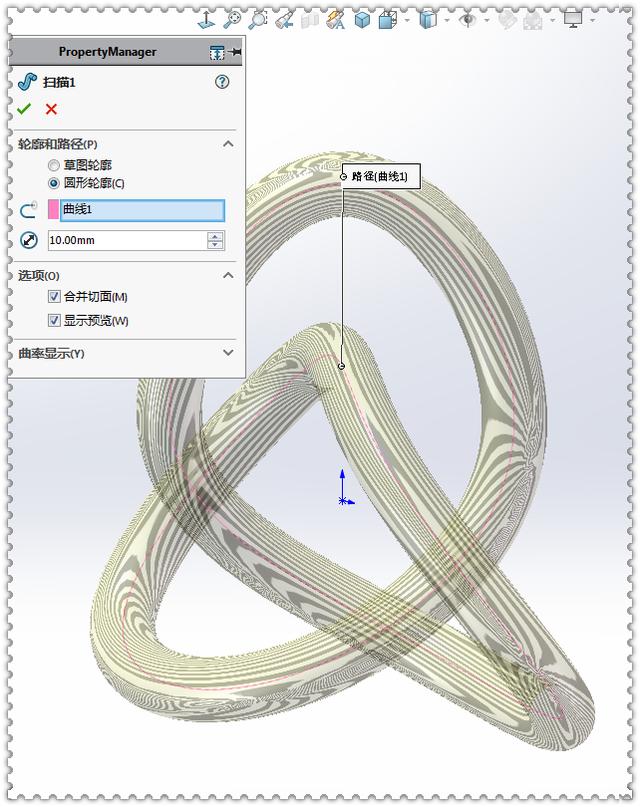

4.【通过参考的的曲线】依次点选上一步画的草图点，闭环曲线打勾 。

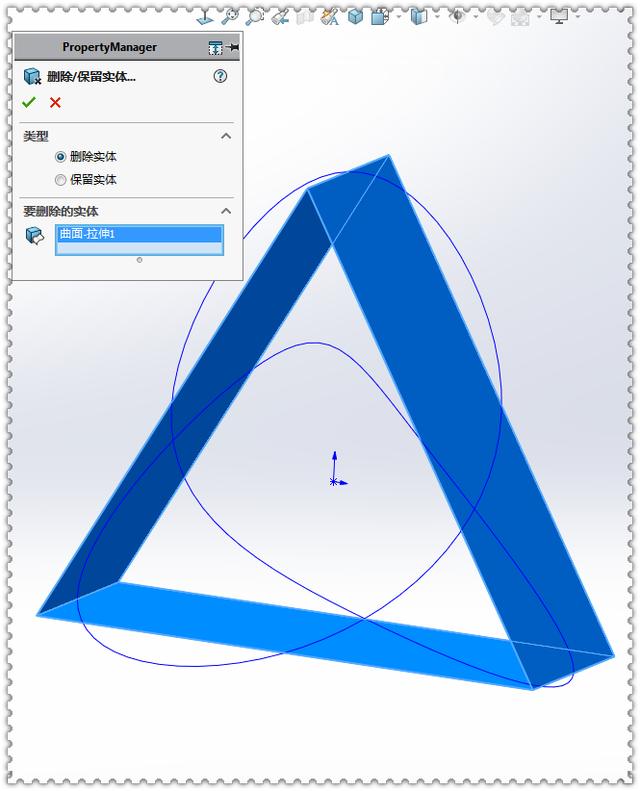

5.【删除/保留实体】删除蓝色面 。
6.【扫描】圆形轮廓，直径：10 。（圆形轮廓，2016版才开始有这个功能）

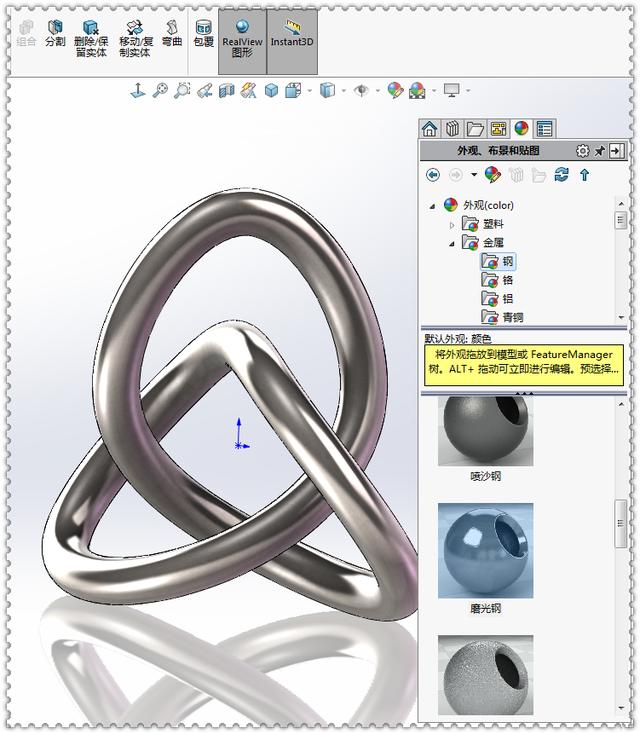

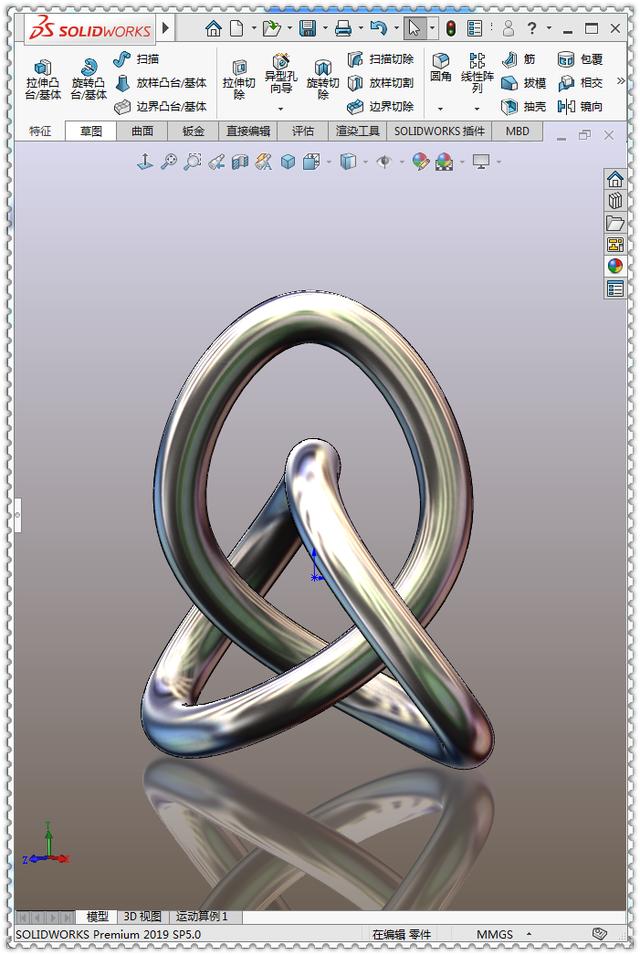

7.添加外观 。
也可以用方程式画一个类似的图形

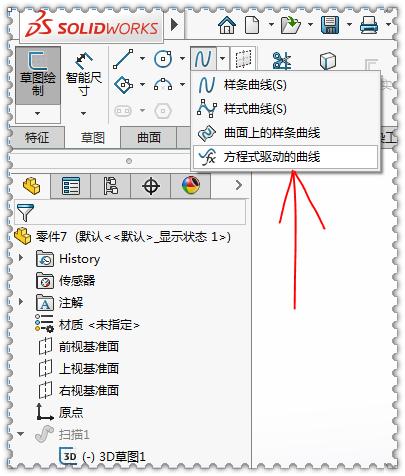

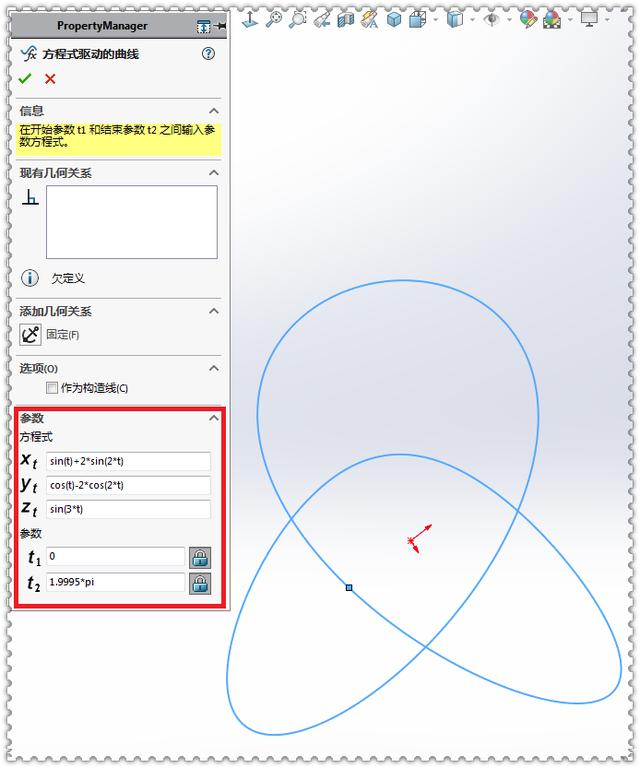

8.进入【3D草图】——在样条曲线的下拉菜单里选择【方程式驱动的曲线】 。
8-1.输入方程式：
Xt=sin(t)+2*sin(2*t)
Yt=cos(t)-2*cos(2*t)
Zt=sin(3*t)
t1=0 ; t2=1.995*pi

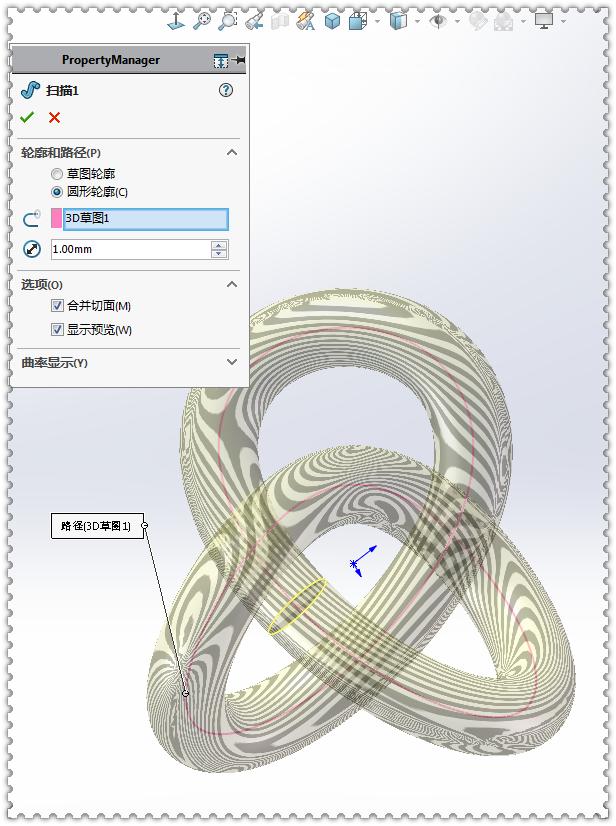

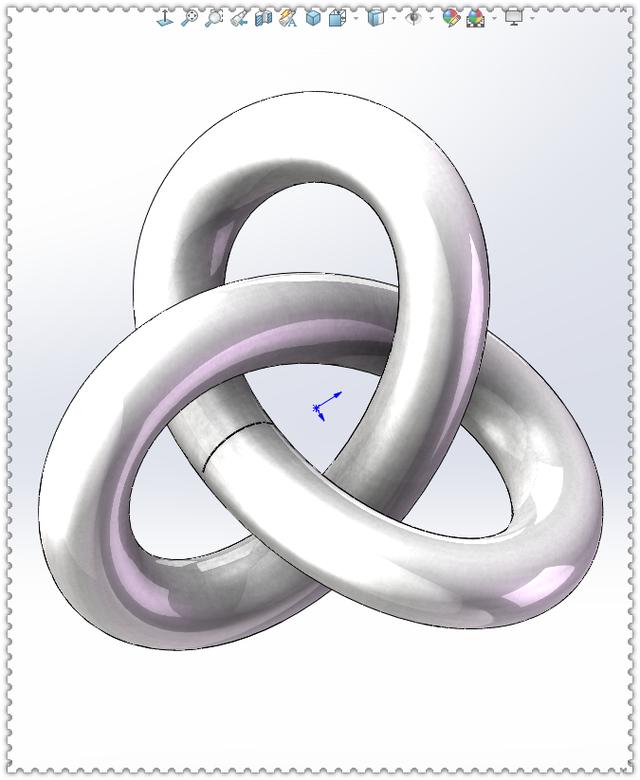

9.【扫描】圆形轮廓，直径：1 。

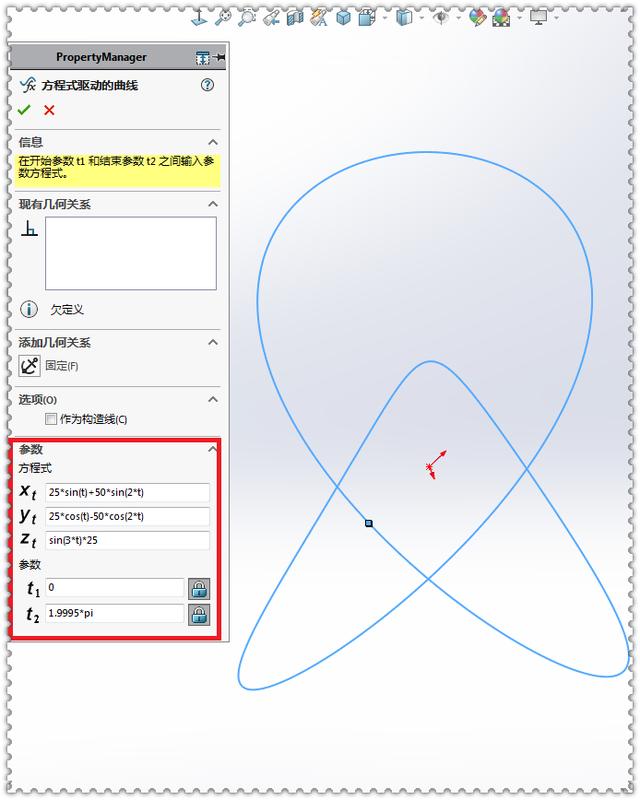

10.可以把图形整体调大一些，修改方程如下：

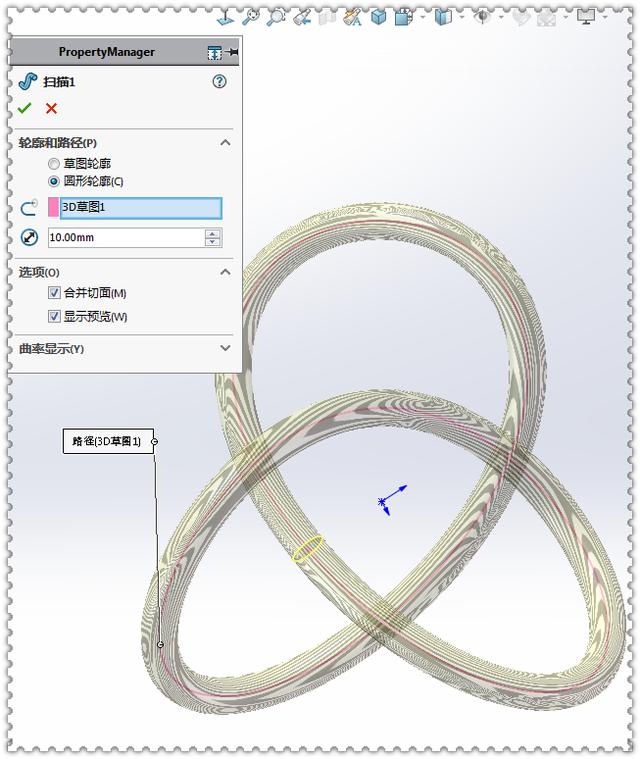

11.轮廓直径改为：10 。

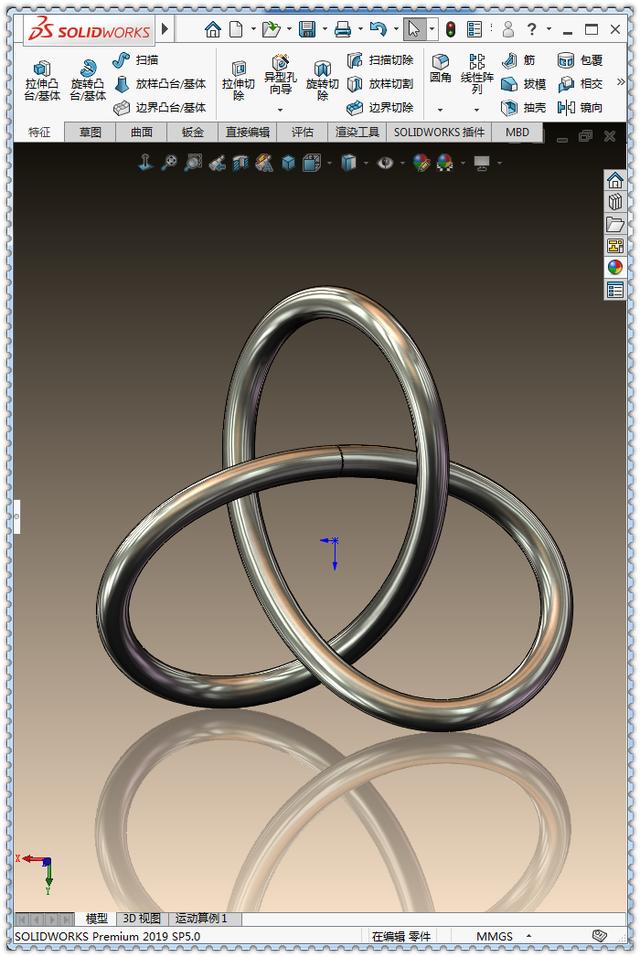

12.完成。
13.用KeyShot简单渲染一下：
